Was ist eine Palettenschleuse?
Materialfluss erfolgt manchmal auf mehreren Ebenen. Bei regelmässigem Palettentransport auf verschiedenen Böden braucht es eine effiziente und sichere Lösung. Eine Palettenschleuse ist eine Sicherheitsvorrichtung, die entwickelt wurde, um Abstürze in Bereichen zu verhindern, in denen Paletten auf erhöhten Plattformen be- und entladen werden.
Schutz vor Abstürzen in Lager- und Produktionsumgebungen
Permanenter Schutz der Absturzstelle
Effiziente Übergabe von Paletten auf verschiedenen Bodenebenen
Einfache Bedienbarkeit mit Gabelstaplern und Hubwagen
Einhaltung der Schweizer Normen (EN ISO 14122)
SUVA-konform und normgerecht
Die SUVA betont in ihrer Checkliste für Materialübergabestellen (67123.D) die Bedeutung von klar definierten Schutzmechanismen an Übergabestellen. Palettenschleusen erfüllen diese Anforderungen und helfen dir dabei, die geltenden Sicherheitsrichtlinien umzusetzen.
Typische Einsatzbereiche
- Lager mit erhöhten Plattformen oder Mezzaninen
- Produktionshallen mit Materialübergabestationen
- Logistikzentren und Hochregallager
- Arbeitsbereiche mit Palettentransport
Umsetzungsmöglichkeiten
Je nach Anforderungen und Platzverhältnissen gibt es unterschiedliche Lösungen für Materialübergabestellen:

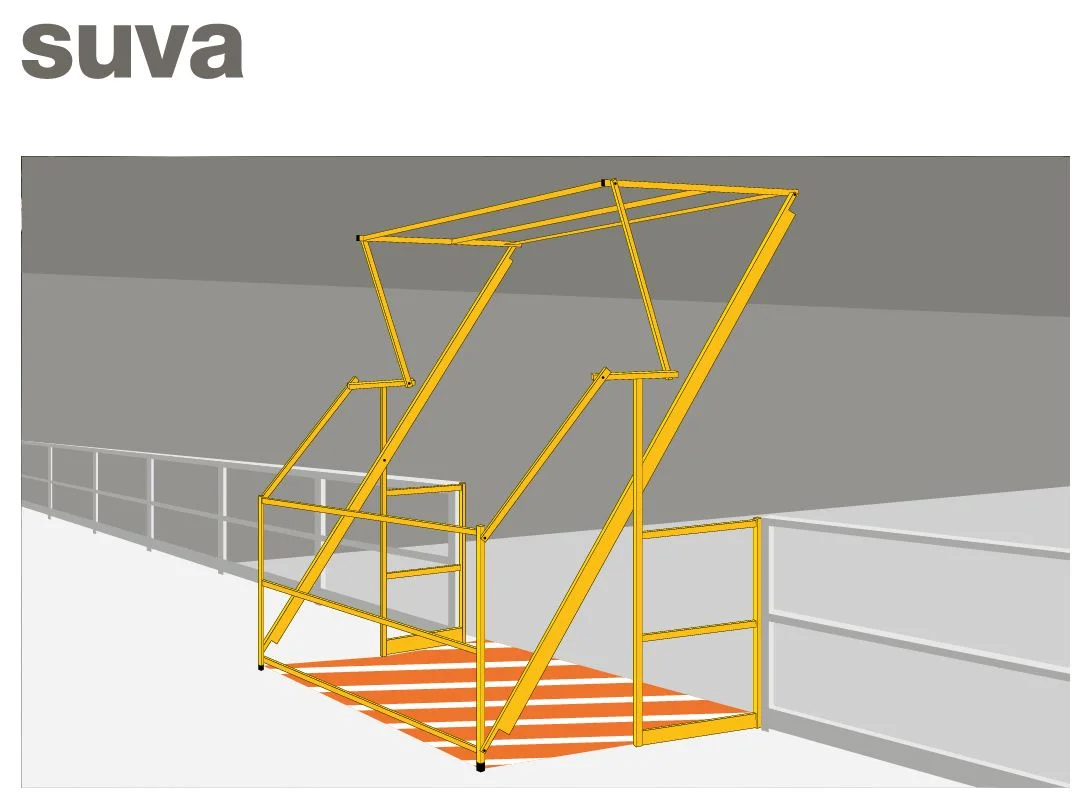

Das gebräuchlichste System der Palettenübergabestellen. Durch die exzentrisch angeordneten Drehpunkte ermöglicht das Design der Schwenkschleuse eine platzsparende Bewegung. Zudem wird mit dieser Geometrie erreicht, dass sich die Palettenschleuse nicht von selbst öffnen kann. Unsere Xpress-Palettenschleuse funktioniert nach diesem System.

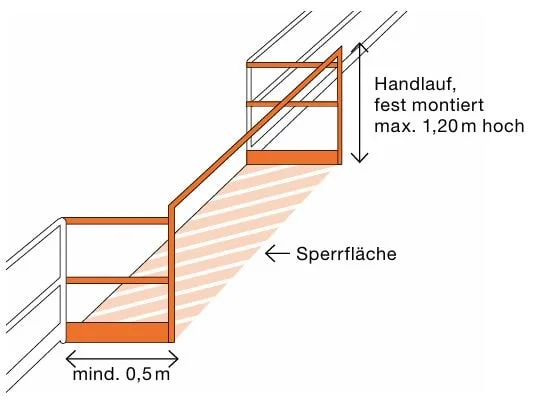

Von der Absturzkante zurückversetzter, fest installierter Handlauf. Die Ware kann sicher unter dem Handlauf durchgereicht werden. Eine einfache und effiziente Variante, jedoch können nur Paletten bis ca. 1.1 m durchgereicht werden.
Unsere Xpress-Palettenschleuse funktioniert im geöffneten Zustand mit diesem System, damit kleinere Paletten einfach durchgereicht werden können, ohne die Schleuse zu bedienen.

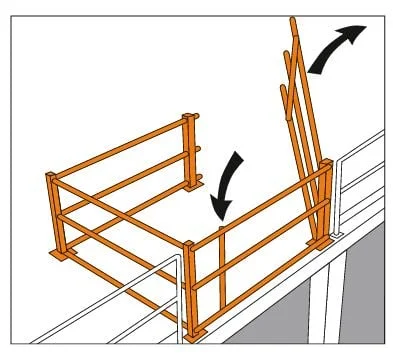

Falls sehr hohe Paletten übergeben werden müssen oder bei einem Einsatz mit Kranen kann ein Klappgeländer die richtige Lösung sein. Hier öffnet sich ein Geländerteil nach oben, während sich der andere Geländerteil schliesst und so die Warenübergabestelle permanent sichert.

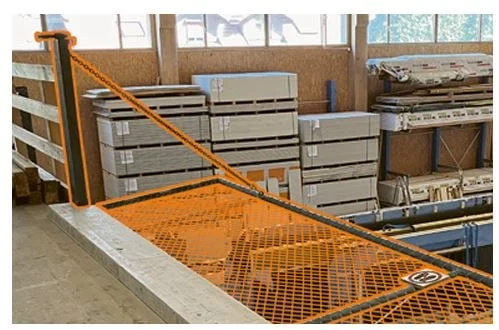

Bei Übergabestellen, bei denen ein Kran Material übergibt und die Raumhöhe zu niedrig ist, kann ein Fanggitter die Lösung sein. Das Geländer kann als Fanggitter ausgeführt und abgeklappt werden.

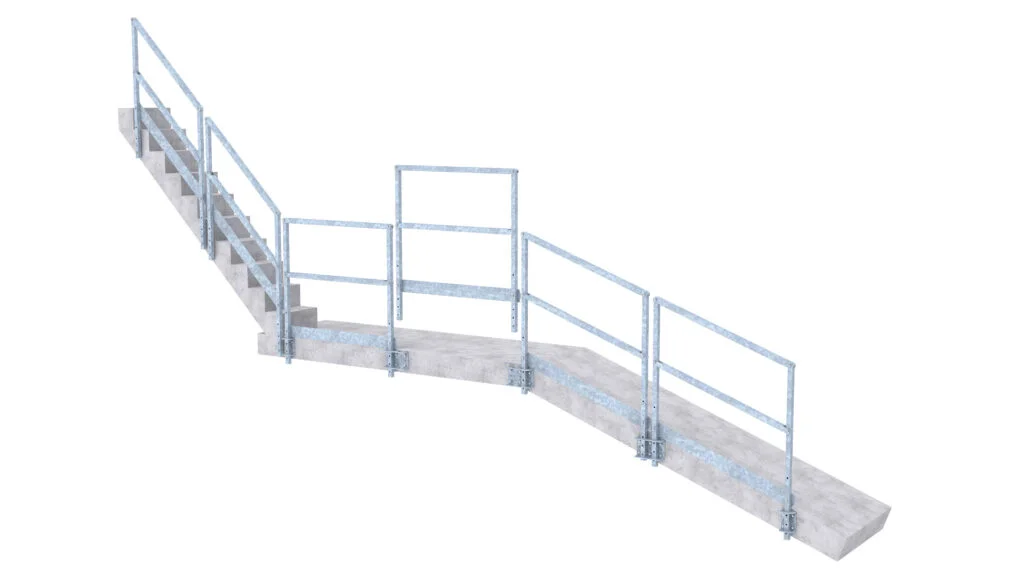

Wie unser Xpress-Industriegeländer mit Konsolen – die ideale Lösung, wenn nur unregelmässig Waren bewegt werden müssen. Vor allem bei grossen und sperrigen Waren kann die Warenübergabe manchmal nur erfolgen, wenn mehrere Geländer demontiert werden. Mit unseren Industriegeländern ist dies einfach möglich.

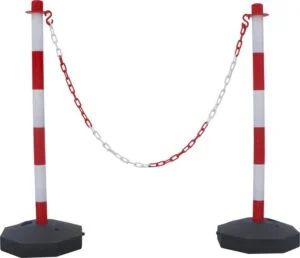

Oft sieht man bei Absturzkanten Ketten montiert. Als Absturzsicherung bei Materialübergabestellen eignen sich diese jedoch nicht. Ketten gelten gemäss SIA 261 (wie auch Zäune) nicht als Absturzsicherung. Sie erfüllen die Bedingungen für Gebrauchstauglichkeit (maximale Durchbiegung) nicht.
Häufige Fragen
Eine Palettenschleuse ist eine Sicherheitsvorrichtung an Materialübergabestellen. Sie verhindert Abstürze in Bereichen, in denen Paletten auf erhöhten Plattformen be- und entladen werden – und ermöglicht gleichzeitig eine effiziente Warenübergabe.
Die gängigsten Typen sind: Schwenksystem (das verbreitetste), fester Handlauf (zum Durchreichen), Klappgeländer (für hohe Paletten oder Kraneinsatz), Fanggitter (bei niedriger Raumhöhe), Steckgeländer (für unregelmässige Nutzung) und Ketten (die allerdings nicht als Absturzsicherung gelten).
Normkonforme Palettenschleusen erfüllen die SUVA-Vorschriften für Arbeitssicherheit. Wichtig ist, dass die Schleuse die Anforderungen der SN EN ISO 14122 erfüllt – insbesondere Mindesthöhe 1.1 m, Knieleiste und Fussleiste. Ketten allein gelten nicht als Absturzsicherung.
