Staketengeländer Classic montieren – Befestigung von der Seite

Beachte bei der Montage immer deine persönliche Sicherheit! Für die Montage musst du dich vor Stürzen schützen und einen sicheren Stand haben. Eine Risikobeurteilung ist vor Arbeitsbeginn vorzunehmen und geeignete Hilfsmittel wie z.B. Gerüste vorzusehen. Beachte auch das Wetter. Wind, Frost und Regen haben Einfluss sowohl auf das Montageergebnis wie auch deine Sicherheit. Gehörschütze, Handschuhe, Schutzbrillen und Arbeitsschuhe sind immer zu tragen.

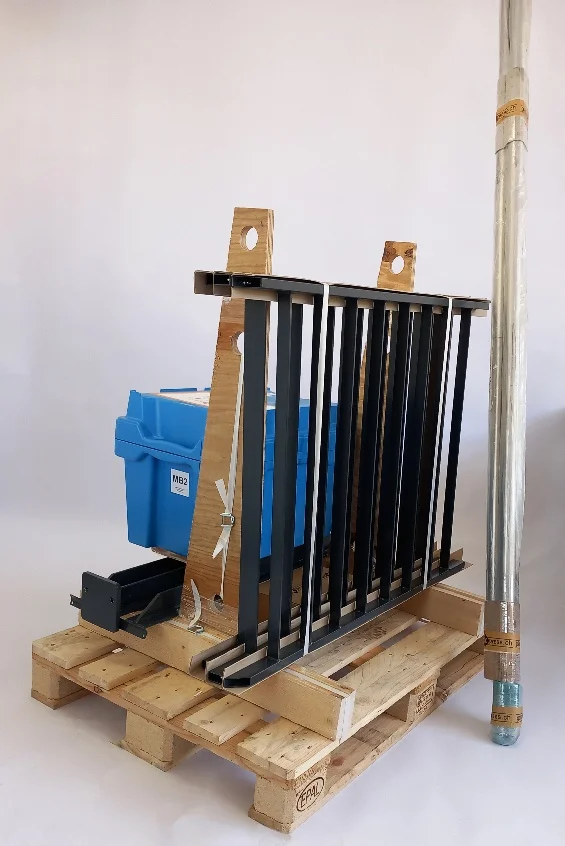

Wir versenden unsere Geländer auf Europaletten per Spedition. Die Paletten bleiben kostenfrei bei dir. Die Spedition liefert dir die Europaletten bis zur Bordsteinkante. Die Dübel und Nieten für das Geländer, sowie die Zeichnung und Packliste, befinden sich in einer oder mehreren Kartonkisten bei den Geländern.

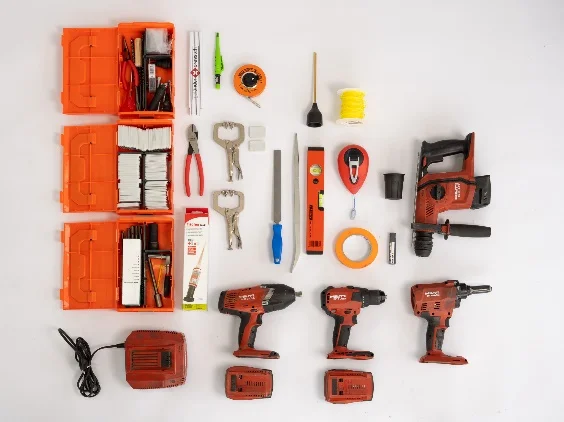

Alles Werkzeug, das du für die Montage brauchst, kannst du bei Bedarf für fünf Arbeitstage direkt online mitbestellen. Du brauchst lediglich einen Staubsauger zum Reinigen der Bohrlöcher.

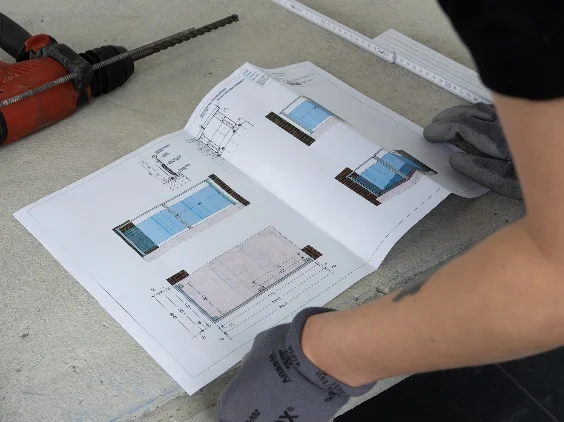

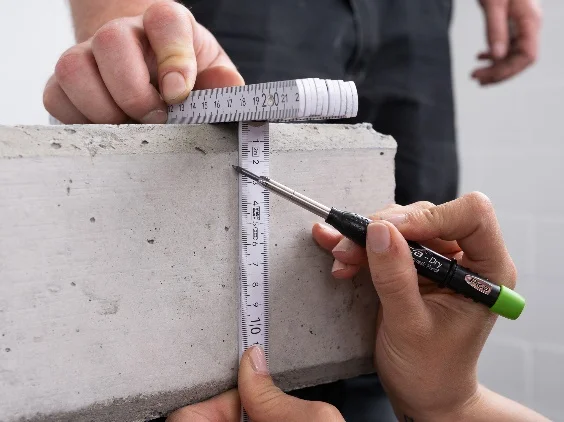

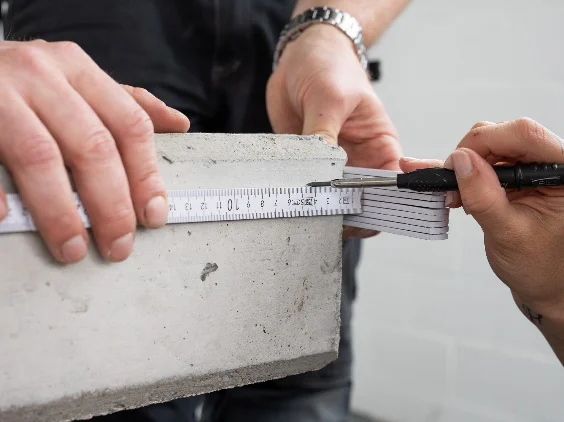

Falls nicht schon beim Ausmessen geschehen, miss zuerst das Geländer ein. Auf der Zeichnung siehst du die Randabstände, welche du auf den Beton überträgst und das Geländer einzeichnest. Du findest dazu in der Montagebox ein Massband und einen Markierstift.

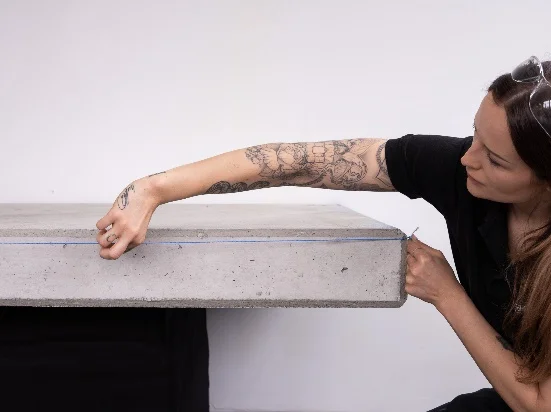

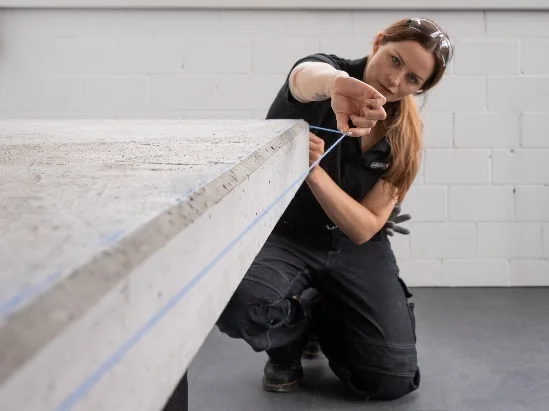

Um anschliessend das Geländer in einer Linie gerade montieren zu können, markierst du nun die Linien von einer zur anderen Markierung mit der Schlagschnur / Spickschnur. Dazu spannst du die Schlagschnur zu zweit von Hand. Anschliessend hebt eine Person die Schlagschnur rechtwinklig zur Betonfläche an und lässt sie spicken.

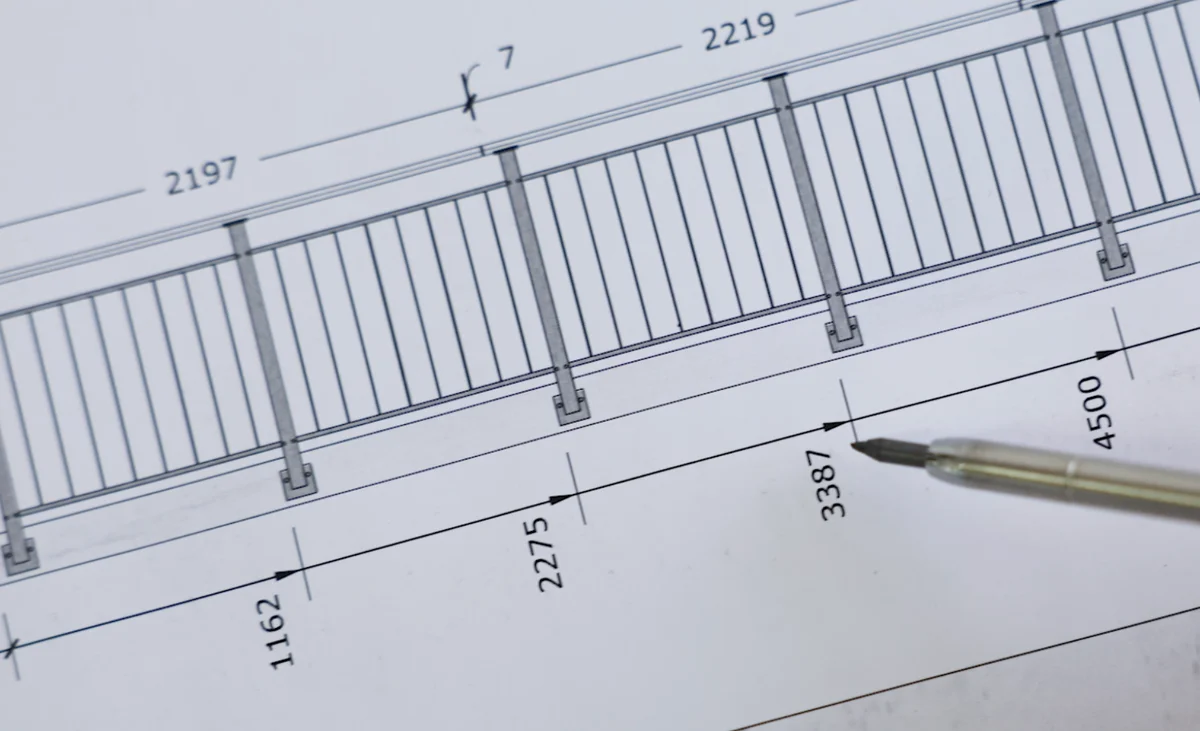

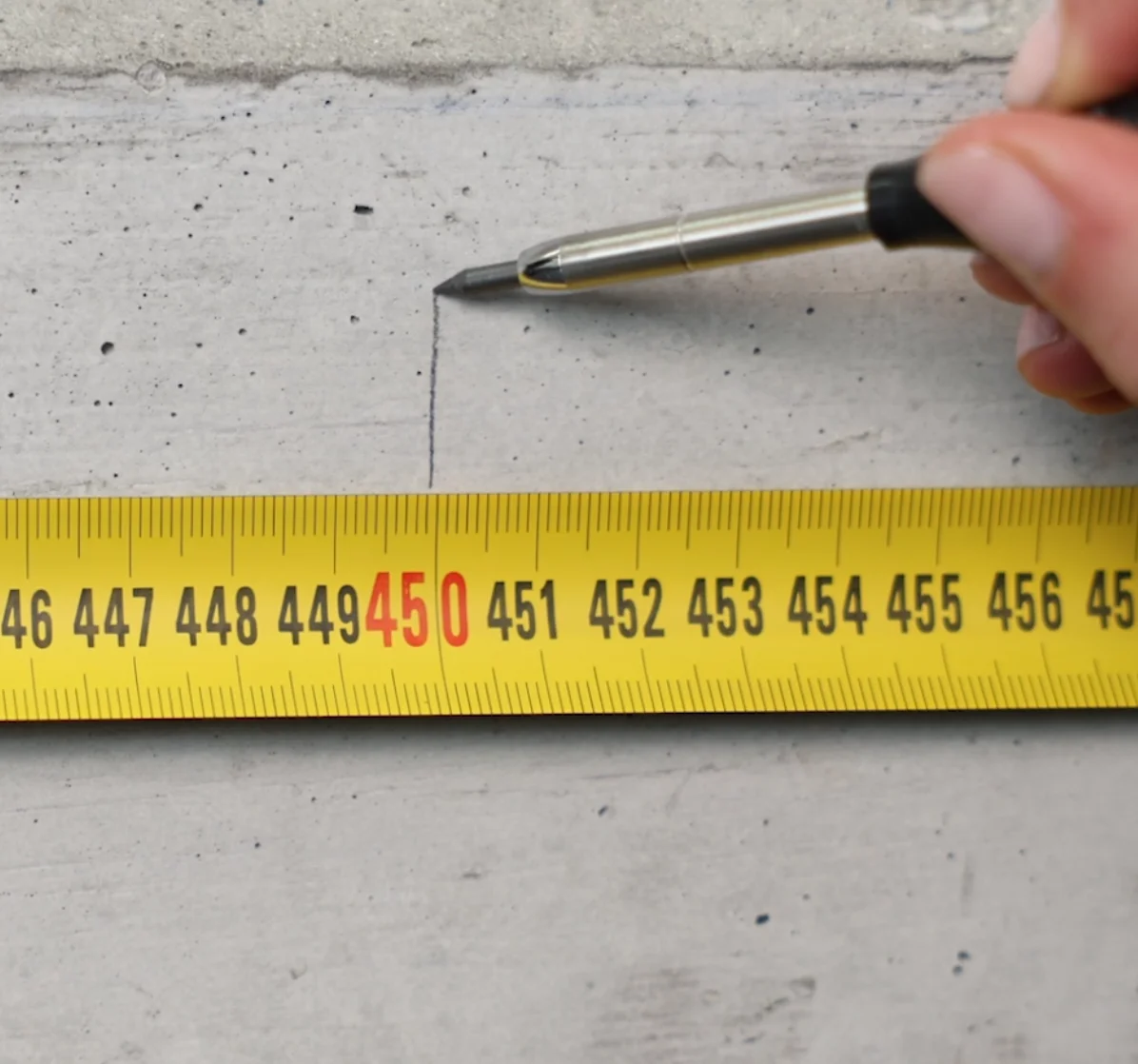

Zeichne mit dem Rollmeter die Position der Fussplatten gemäss Zeichnung an, damit das Geländer nicht zu lang oder zu kurz wird.

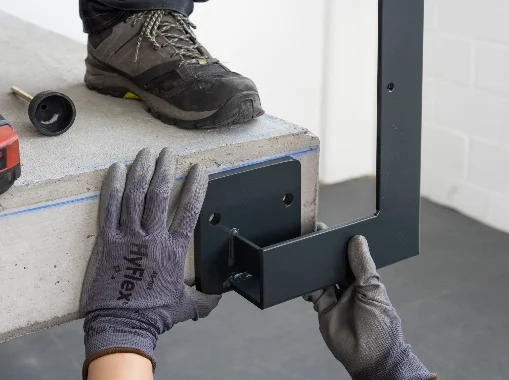

Falls dein Geländer eine Ecke hat, starte mit der Montage bei der Ecke. Dazu setzt du als erstes den Eckpfosten gemäss Zeichnung. Wird das Geländer ohne Ecken montiert, setzt du zuerst einen Pfosten auf einer Seite. Dafür platzierst du den Pfosten gemäss Zeichnung und bohrst diesen.

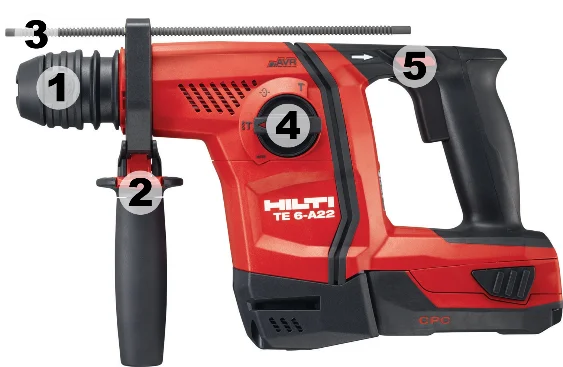

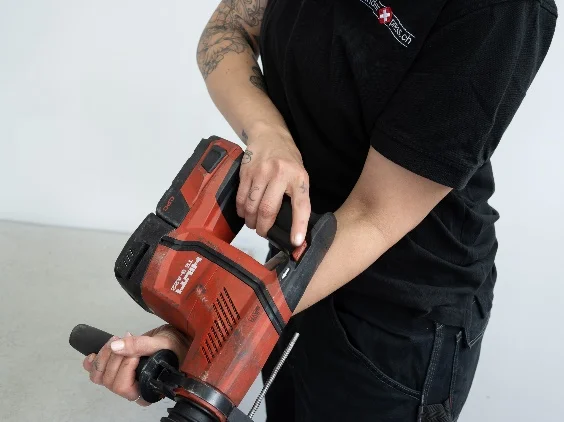

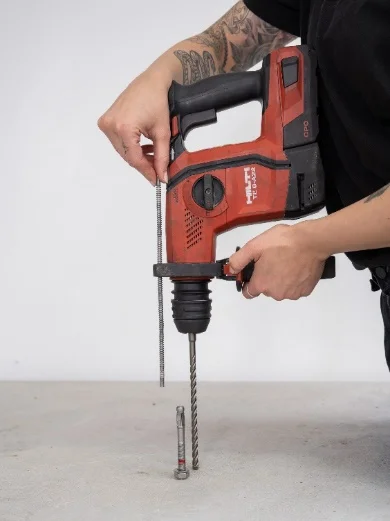

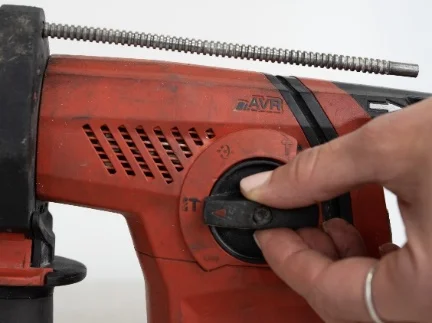

Stecke einen 10er Bohrer in das Bohrfutter (1). Die Bohrtiefe stellst du ca. 2cm tiefer als den Schlaganker ein. Dazu drückst du den Knopf (2) und verschiebst den Längenanschlag (3). Die Bohrmaschine muss beim Drehrad (4) auf Schlag und Bohren eingestellt sein. Die Drehrichtung muss bei (5) auf vorne eingestellt sein. Zum Auswerfen des Bohrers ziehst du das Bohrfutter (1) nach hinten.

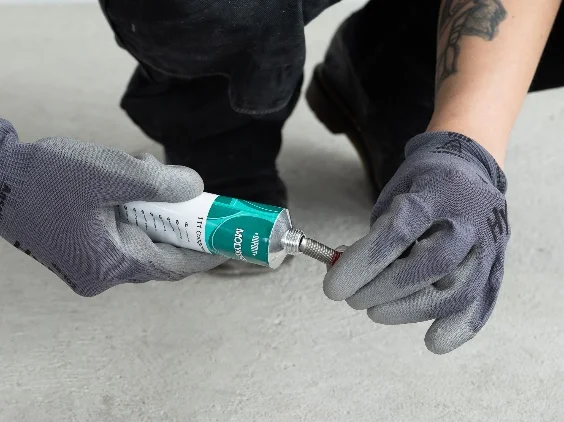

Fette den Schlaganker. Dazu entfernst du die Mutter und gibst etwas Fett an das Gewinde an der Dübelspitze. Ohne Fett kann sich die Mutter des Dübels kaltverschweissen, wodurch der Dübel nicht mehr angezogen und / oder gelöst werden kann.

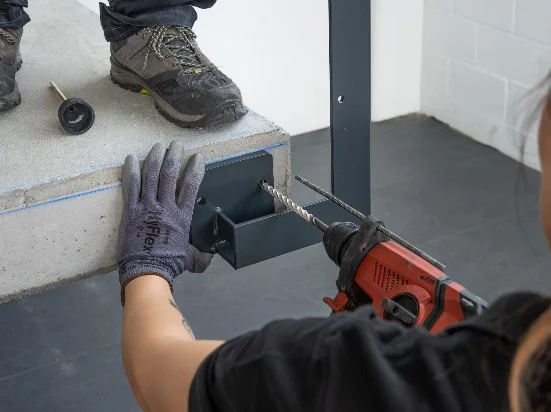

Bohre zuerst ein Loch durch die Fussplatte. Du kannst nach einem Anbohren von ca. 1cm Tiefe den Pfosten entfernen und direkt in den Beton fertigbohren. Der Längenanschlag soll auf den Beton auftreffen.

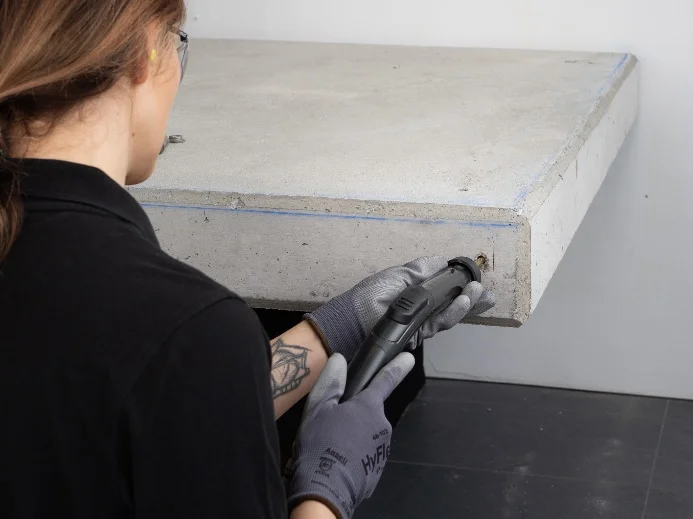

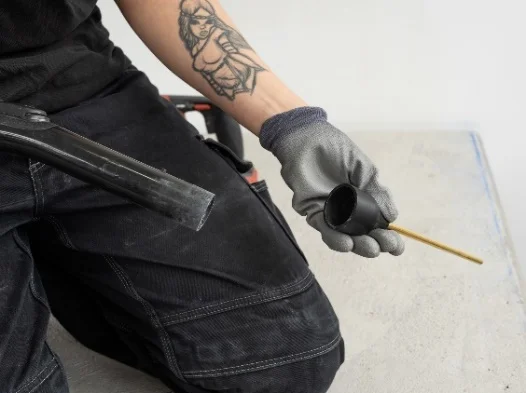

Setze den Bohrlochsauger auf den Staubsauger (nicht in der Montagebox enthalten) und saugst das Bohrmehl aus dem Bohrloch.

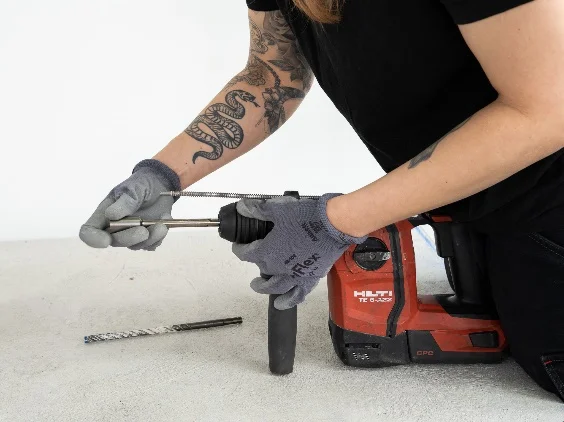

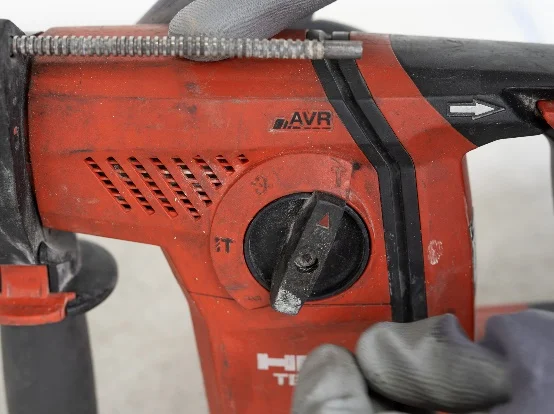

Montiere den Schlagadapter auf der Schlagbohrmaschine. Schalte die Schlagbohrmaschine auf «nur Schlag» um. Gib zwei zusätzliche Unterlagsscheiben auf den Schlaganker, damit der Dübel nicht zu weit eintreibt.

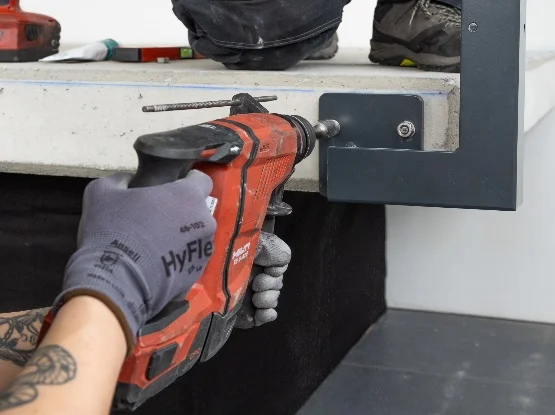

Anschliessend schlägst du den Anker durch den Pfosten langsam in den Beton, bis der Adapter an den Unterlagscheiben ansteht. Befestige die erste Mutter. Danach setzt du den zweiten Schlaganker auf dieselbe Weise durch den Pfosten.

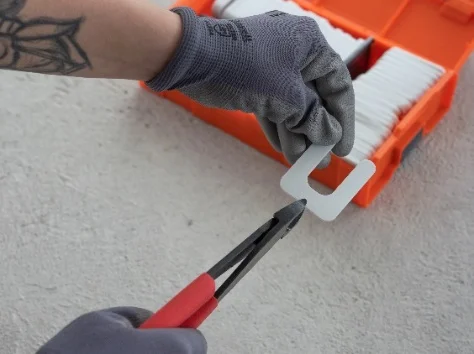

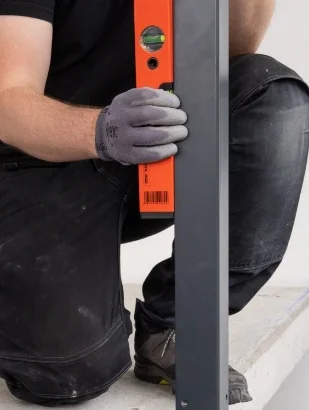

Überprüfe den Pfosten mit der Wasserwaage. Wenn der Pfosten stark (>3cm) aus der Vertikalen ist, unterlegst du ihn mit Plastikunterlagen. Schneide zum Ausrichten die benötigten Unterlagen mit dem Seitenschneider und unterlege diese ganz hinten oder ganz vorne am Fuss. Das Hebeleisen erleichtert das Ausrichten. Du brauchst ca. 1mm pro 5mm Schiefstellung.

Verschraube das mit den Linsenkopfschrauben M6. Für das Verschrauben benötigst du einen 4er Inbus.

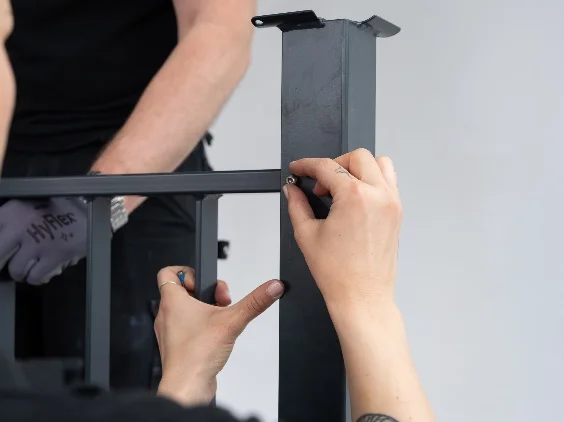

Schraube die Elemente und Pfosten zusammen. Die Fussplatten richtest du dabei auf die Linie von Punkt 5 aus, bohrst und befestigst diese fortlaufend wie in 8-14 beschrieben.

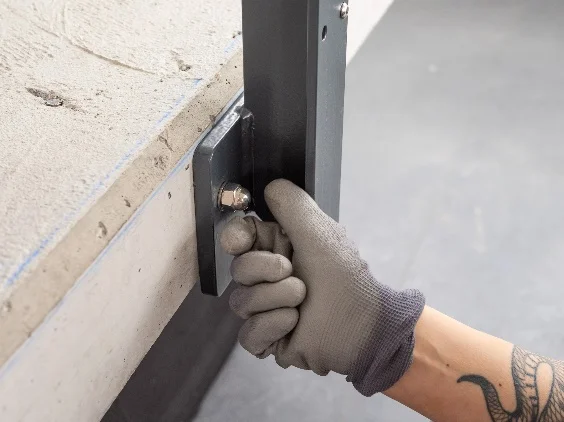

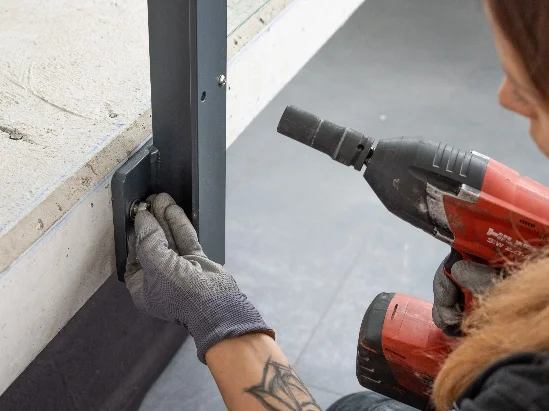

Wechsle bei allen Schlagankern die 6-Kantmuttern zu Hutmuttern. Dazu löst du die Muttern mit dem Schlagschrauber und befestigst die Hutmuttern locker mit der Hand. Die Hutmuttern dürfen etwas Spiel haben, damit das Geländer noch ausgerichtet werden kann.

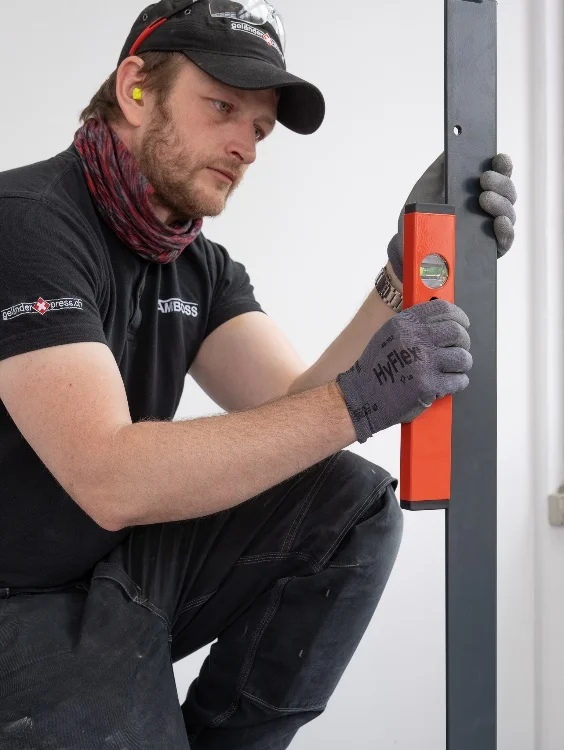

Als erstes werden beide Schlusspfosten ausgerichtet. Prüfe die Ausrichtung mit der Wasserwaage. Richte die Pfosten gem. Punkt 12 mit Plastikunterlagen aus. Eckpfosten musst du nicht beachten, diese richten sich über die Ecke selbst aus.

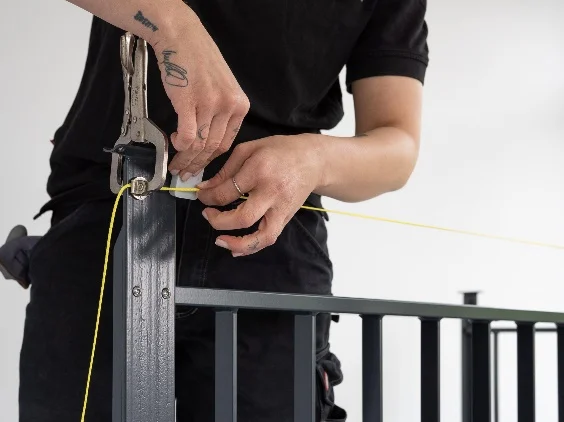

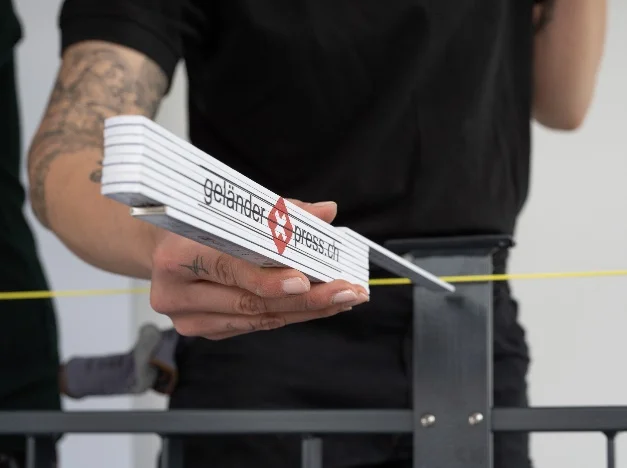

Unterlege die Schnur jeweils an den Enden / Ecken des Geländers mit einer 10er Unterlage und befestige dies mit den Klemmzangen. Anschliessend richtest du das ganze Geländer entlang dieser Schnur aus.

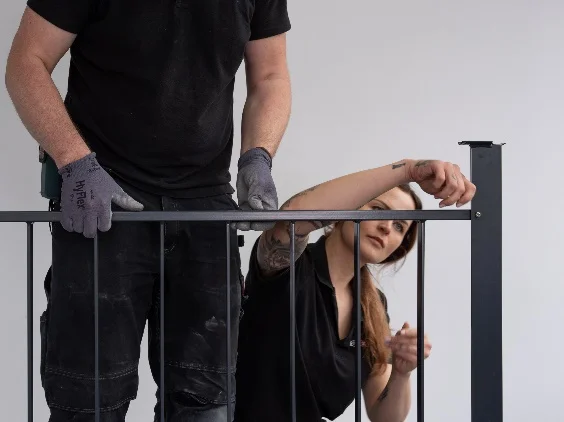

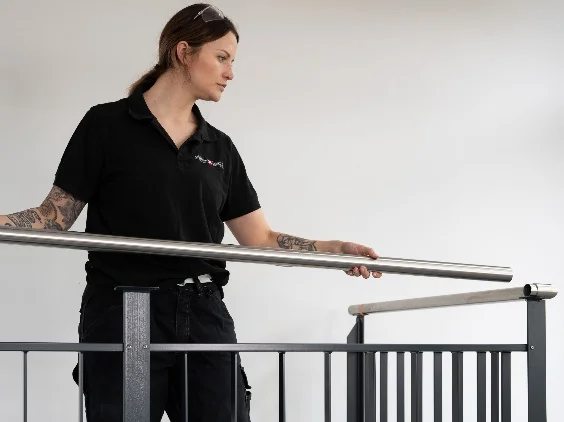

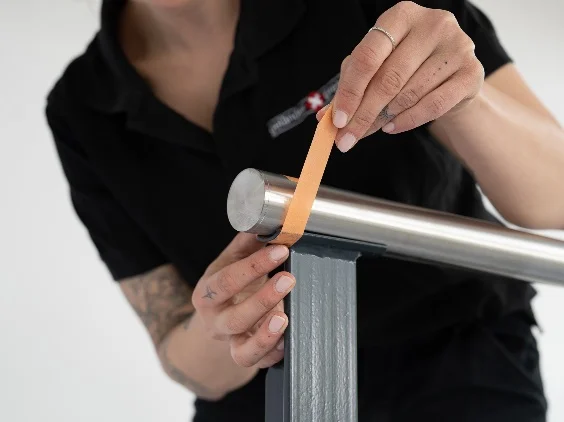

Stelle den Handlauf gemäss Zeichnung zusammen. Sichere den Handlauf fortlaufend mit Klebeband am Pfosten. Wenn dein Handlauf länger als 3.6m ist, wird dieser mit Verbindungsstücken verbunden. Bei diesen Stücken sind planmässig je Seite 1mm Luft zur Dilatation vorgesehen. Die Eckstücke werden ohne Luft montiert.

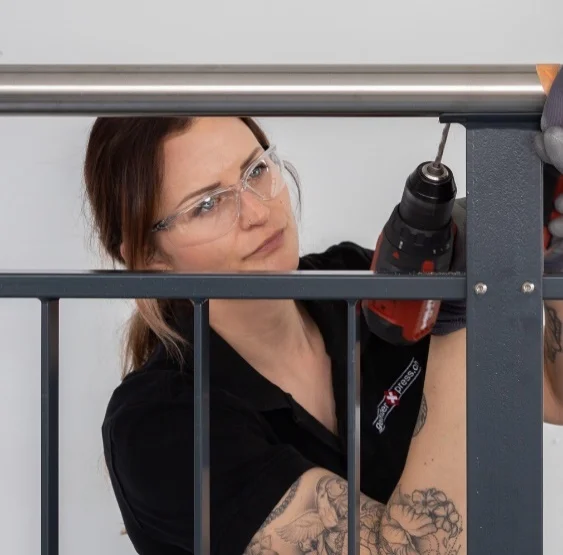

Bohre den Handlauf mit einem 5.1mm Edelstahlbohrer. Bohre im ersten Gang und mit viel Druck. Wenn du mit zu wenig Druck oder zu schnell bohrst, glüht der Edelstahl und ist nicht mehr zu bearbeiten

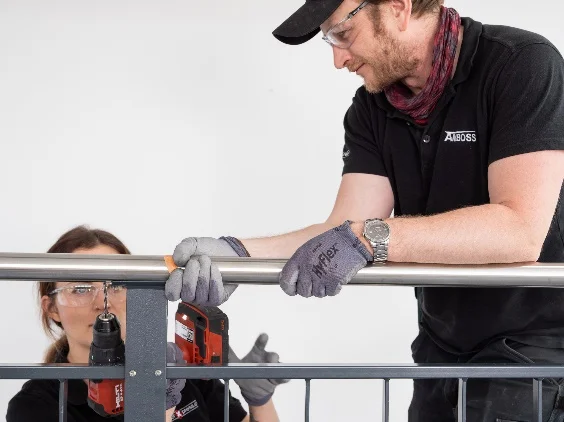

Idealerweise bohrst du zu zweit; eine Person drückt den Handlauf nach unten und die andere Person bohrt im ersten Gang mit viel Druck nach oben. Achte darauf, dass du keine Körperteile gegenüber der Bohrmaschine hast, damit du dich nicht verletzt, falls du abrutschst.

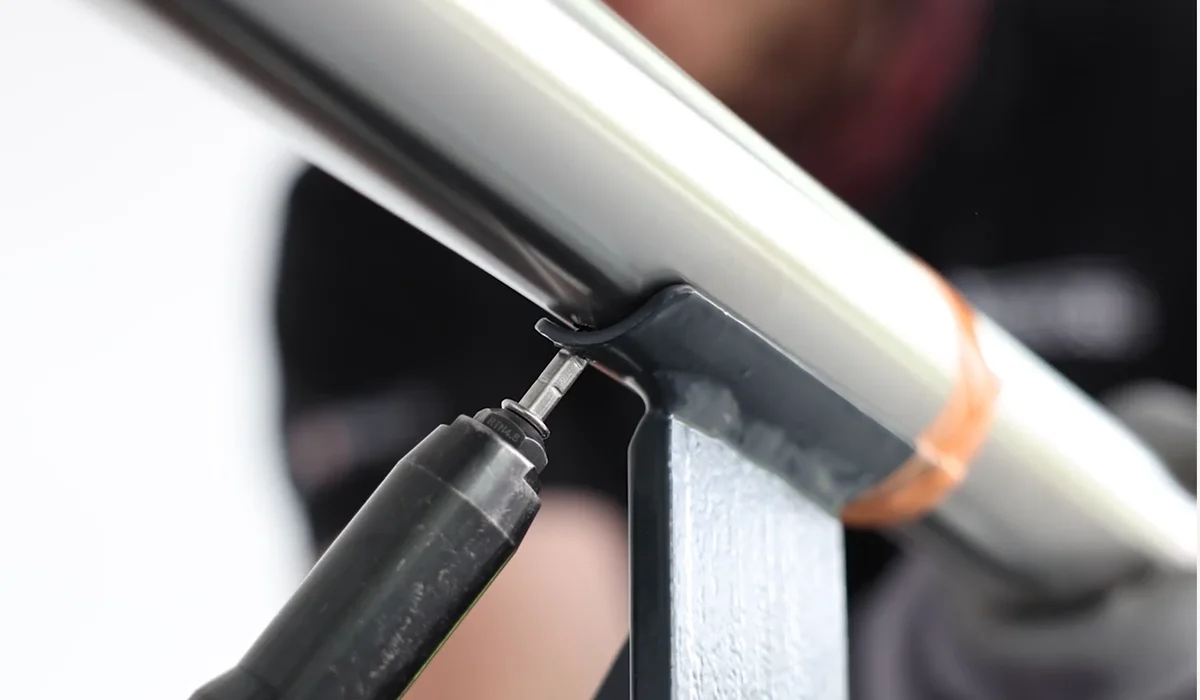

Nach dem Bohren steckst du die 5er Edelstahlniete in das gebohrte Loch und nietest es mit einer Nietmaschine an. Nachdem du alles einmal genietet hast, entfernst du die Sicherungskleber und bohrst / nietest alle zweiten Nieten.

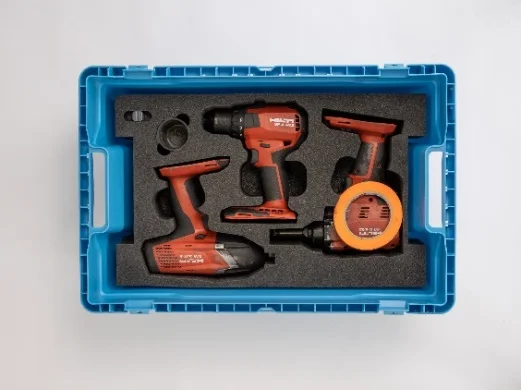

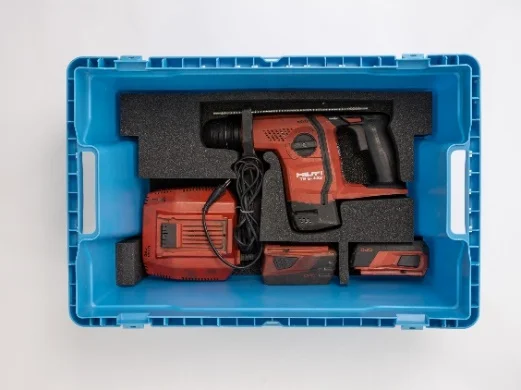

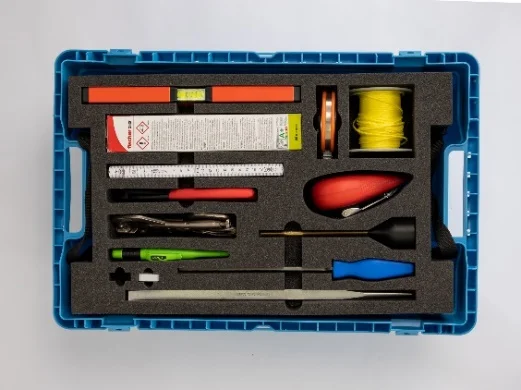

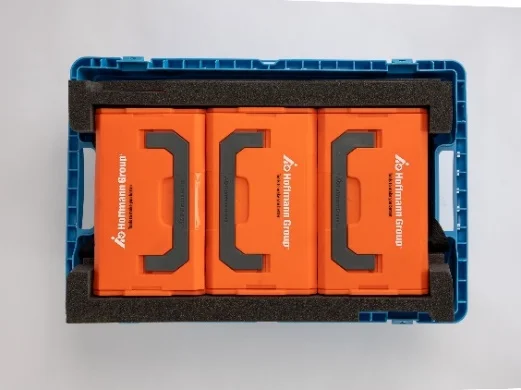

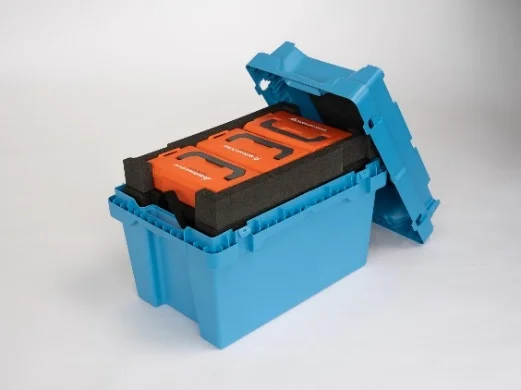

Nach der Montage füllst du die Werkzeuge wieder in die Montagebox und prüfst den Inhalt mithilfe der mitgelieferten Fotos. Wenn du alles Werkzeug wieder in die Box gefüllt hast, verschliesst du diese und sicherst sie über Eck mit zwei Kabelbindern. Spätestens 5 Arbeitstage nach Erhalt der Box bringst du die Montagebox zur Post. Das Porto ist bereits bezahlt.
